健康一体机模块化智能体检设备

  技术领域

  健康一体机涉及健康管理设备领域,特别涉及一种模块化智能体检一体机。


健康一体机模块化智能体检设备


  背景技术

  当代人们对健康问题越来越重视,定期体检是必不可少的,但由于医院或体检中心的体检流程分散而繁琐,集身高、体重、血氧、血脂、血压、心电等各项体检功能于一体的自助式便携式智能体检机应运而生,且应用于各种社区健康中心、卫生服务站等场合,但现有的智能体检机随着功能越来越多,结构也越来越复杂,显示屏固定方式是塑胶面壳一体化的设计,直接固定在体检机的机体上,局限性大,不够灵活,主板固定方式是直接通过螺丝固定在体检机的机体上,生产组装工艺效果极其杂乱,不便维护和售后维修管理。

  健康一体机提供一种模块化智能体检一体机。

  为实现上述目的,健康一体机的具体技术方案如下:

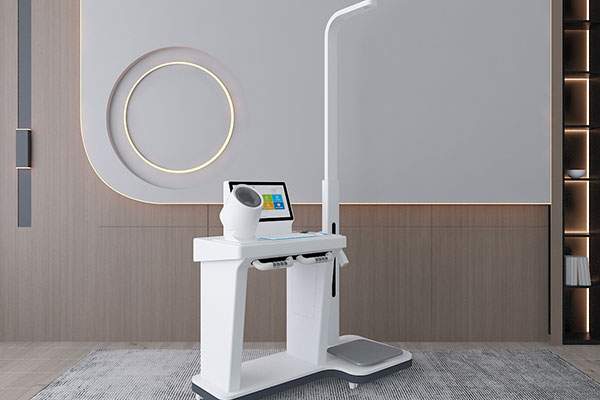

  一种模块化智能体检一体机,包括上段主体、下段主体、工作台面、模块化显示单元、模块化工控单元,所述模块化显示单元包括钢化玻璃、触摸屏外框、触摸屏限位条、触摸屏限位条、触摸屏、液晶屏、触摸屏电路板承板、身份证刷卡器承板、身份证刷卡器、电容板、板、摄像头承板、摄像头、触摸屏后封板,所述模块化工控单元包括工控主板、工控主板盒、工控主板盒罩子,所述上段主体安装于下段主体的桌架背部,所述工作台面安装于下段主体的桌架上,所述模块化显示单元通过螺丝固定在工作台面上,所述模块化工控单元通过螺丝固定在下段主体上。

  健康一体机工作台面上还安装有脂肪检测手柄,心电仪,血氧、血脂仪,腰围检测仪,血糖、尿酸、胆固醇检测仪,温控手柄,以及血压计托架,所述血压计托架安装于工作台面侧边,并延伸连接于下段主体的座椅上,血压计托架中放置血压计。

  健康一体机上段主体上设有身高检测仪。

  健康一体机下段主体上底部还设有若干脚轮。

  采用健康一体机的技术方案,具有以下有益效果:

  健康一体机把显示屏装配模块化后使得体检机显示屏固定部分可以灵活装配,把工控主板模块化后使得体检机内部线材布置简洁,应用方式简单,生产组装和维修方便快捷。
